USB 调试记录

前面有几节在讨论移植官方例程时都提到过USB例程。 现在就让我们开始移植USB例程。

USB

USB大家都不陌生，但是USB有很多概念，估计大家不一定都能分清楚。

USB，是英文Universal Serial Bus（通用串行总线）的缩写。

协议版本

USB1.1 普遍的USB规范，其高速方式的传输速率为12Mbps，低速方式的传输速率为1.5Mbps（b是Bit的意思），1MB/s（兆字节/秒）=8MBPS（兆位/秒），12Mbps=1.5MB/s。 USB2.0 由USB1.1规范演变而来的。它的传输速率达到了480Mbps。 USB 2.0标准将USB接口速度划分为三类，从高到低分别为480Mbps、12Mbps和1.5Mbps。 High-speed 25Mbps～400Mbps(最大480Mbps) 视频、存储、照片和宽带 Full-speed 500Kbps～10Mbps(最大12Mbps) 宽带、音频和耳麦 Low-speed 10Kbps～100Kbps(最大1.5Mbps) 键盘、鼠标和游戏外设 USB OTG 基本兼容USB2.0协议。通过一根ID线，确认HOST还是SLAVE。 USB3.0 USB3.0 —— 也被认为是SuperSpeedUSB。 实际传输速率大约是3.2Gbps（即320MB/S)。理论上的最高速率是5.0Gbps（即500MB/S）。 USB3.0 引入全双工数据传输。5根线路中2根用来发送数据，另2根用来接收数据，还有1根是地线。

设备分类

HOST 主机，通常的电脑就是HOST设备。 SLAVE 从机，U盘，鼠标键盘等外设就是SLAVE设备。 OTG OTG就是On The Go，正在进行中的意思。既能充当HOST，亦能充当SLAVE。现在的智能手机，大部分都是OTG设备了。

硬件接口

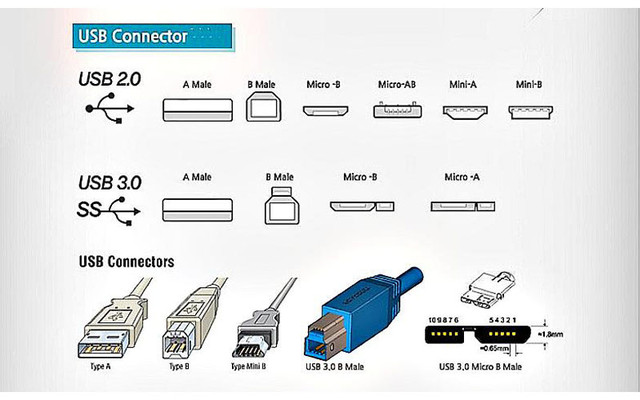

先来一个图（图片出自网络），图中是各种USB接口： USB接口种类 Type-A 电脑上的基本都是Type-A接口。 Type-B 打印机，或者以前一些老的开发板会使用B口。 Type-c 新智能手机流行接口。支持3.0协议。 Mini-USB 2.0协议定义的接口类型，以前MP3常用，5PIN，支持OTG Micro-USB Micro USB是USB 2.0标准的一个便携版本，在TYPE-C之前，智能手机使用Micro接口。5PIN，支持OTG。我们的硬件，3个USB接头都是Micro接口。 以上接口类型，全部有公头母座之分

设备类型

一个USB设备，使用USB线，根据USB规范通信。为了规范，还对这些设备的行为进行了分类，定义了子协议，也就区分了不同的设备。 USB定义了种类代码信息，它被用来识别设备的功能，根据这些功能，以加载设备驱动。这种信息包含在名为基类，子类和协议的3个字节里。 这些类，也就是我们常常听说的：HID、CDC等。

BaseClass DescriptorUsage Description
00h Device Useclass information in the Interface Descriptors
02h Both Communications and CDC Control
03h Interface HID(HumanInterface Device)
其他更多请参考USB关于USB Class Codes的文档。

STM32F407 USB

STM32F407有两个USB接口：FS（全速）、HS高速。而且两个USB都是OTG接口。高速USB需要外接USB芯片。 本次我们调试的是全速USB。

USB简介

USB简介

USB框图

USB框图

ST USB 协议栈

要熟悉一个软件，最快的速度还是阅读官方文件。 下面路径可以下载STM32 USB例程，文档名称UM1021。包含一个PDF跟一个75M的例程。 http://www.stmcu.org/document/detail/index/id-213598

CD00289278.pdf stm32_f105-07_f2_f4_usb-host-device_lib.zip

ST官方推广时，会针对某些外设进行介绍，我们可以通过这些文档大概了解STM32的外设使用情况。 在下面路径，左边资料栏里，有每年新IC发布时的培训资料。 http://www.stmcu.org/document/list/index/category-466 STM MCU 资料 我们可以找到2012年USB的培训资料

USB培训_Part1_协议.pdf USB培训_Part2_USB_IP及其库的使用.pdf USB培训_Part3_USB_OTG_IP及其库的使用.pdf

这些资料请自行消化。建议先看培训资料。

USB库说明

从CD00289278.pdf看起。

例程文件结构

官方例程文件结构 USB例程文件结构 其中

Libraries中，有3个USB库，分别是Device、HOST、OTG。 Project目录下有3种例程，分别对应Device、HOST、Host_Device。

我们移植Host_Device里面的OTG工程DRD。

DRD例程大概流程

  • 主流程 Demo_Init初始化，然后就进入while，Demo_Process函数。
int main(void)
{
  __IO uint32_t i = 0;

  /*!< At this stage the microcontroller clock setting is already configured,
  this is done through SystemInit() function which is called from startup
  file (startup_stm32fxxx_xx.s) before to branch to application main.
  To reconfigure the default setting of SystemInit() function, refer to
  system_stm32fxxx.c file
  */

  Demo_Init();

  while (1)
  {

    Demo_Process();

    if (i++ == 0x10000)
    {
      STM_EVAL_LEDToggle(LED1);
      STM_EVAL_LEDToggle(LED2);
      STM_EVAL_LEDToggle(LED3);
      STM_EVAL_LEDToggle(LED4);
      i = 0;
    }
  }
}

Demo_Init函数中USB相关的只有下面几句代码，调用USBH_Init初始化为HOST模式。

USBH_Init(&USB_OTG_Core,
#ifdef USE_USB_OTG_FS
            USB_OTG_FS_CORE_ID,
#elif defined USE_USB_OTG_HS
            USB_OTG_HS_CORE_ID,
#endif
            &USB_Host,
            &USBH_MSC_cb,
            &USR_USBH_MSC_cb);

  USB_OTG_BSP_mDelay(500);
  DEMO_UNLOCK();

Demo_Process函数，如果是HOST模式，调用USBH_Process处理。 Demo_Application是USB应用层流程，也是主要流程。

void Demo_Process (void)
{
  if(demo.state == DEMO_HOST)
  {
    if(HCD_IsDeviceConnected(&USB_OTG_Core))
    {
      USBH_Process(&USB_OTG_Core, &USB_Host);
    }
  }
  Demo_Application();

}

Demo_Application函数中，根据流程步骤进行处理

switch (demo.state)
{
case  DEMO_IDLE:
break;
case  DEMO_WAIT:
break;
case  DEMO_HOST:
break;
case  DEMO_DEVICE:
break;

在DEMO_WAIT步骤中，等待用户选择HOST模式还是DEVICE模式。 DEMO_HOST步骤跟DEMO_DEVICE步骤又分别处理USB状态。

这整个就是一个状态机。

整个主流程只是应用层的。

USB协议栈大概

哪么USB是怎么处理的呢？USB协议大部分使用回调函数。 在选择模式后，就会初始化USB。例如HOST模式:

USBH_Init(&USB_OTG_Core,
#ifdef USE_USB_OTG_FS
          USB_OTG_FS_CORE_ID,
#elif defined USE_USB_OTG_HS
          USB_OTG_HS_CORE_ID,
#endif
          &USB_Host,
          &USBH_MSC_cb,
          &USR_USBH_MSC_cb);

USBH_MSC_cb和USR_USBH_MSC_cb就是回调函数列表，cb就是call back的意思。 这两个结构体分别是：

USBH_Class_cb_TypeDef  USBH_MSC_cb =
{
  USBH_MSC_InterfaceInit,
  USBH_MSC_InterfaceDeInit,
  USBH_MSC_ClassRequest,
  USBH_MSC_Handle,
};

USBH_Usr_cb_TypeDef USR_USBH_MSC_cb =
{
  USBH_USR_Init,
  USBH_USR_DeInit,
  USBH_USR_DeviceAttached,
  USBH_USR_ResetDevice,
  USBH_USR_DeviceDisconnected,
  USBH_USR_OverCurrentDetected,
  USBH_USR_DeviceSpeedDetected,
  USBH_USR_Device_DescAvailable,
  USBH_USR_DeviceAddressAssigned,
  USBH_USR_Configuration_DescAvailable,
  USBH_USR_Manufacturer_String,
  USBH_USR_Product_String,
  USBH_USR_SerialNum_String,
  USBH_USR_EnumerationDone,
  USBH_USR_UserInput,
  USBH_USR_MSC_Application,
  USBH_USR_DeviceNotSupported,
  USBH_USR_UnrecoveredError

};

我们看USR里面的函数，有初始化，复位设备，断开设备，电流溢出等处理函数。 当USB协议栈发生这些消息是，就会回调这些函数处理。

bsp

与硬件相关的操作放在usb_bsp.c文件内。

void USB_OTG_BSP_Init(USB_OTG_CORE_HANDLE *pdev)
void USB_OTG_BSP_EnableInterrupt(USB_OTG_CORE_HANDLE *pdev)
void USB_OTG_BSP_DriveVBUS(USB_OTG_CORE_HANDLE *pdev, uint8_t state)
void  USB_OTG_BSP_ConfigVBUS(USB_OTG_CORE_HANDLE *pdev)
static void USB_OTG_BSP_TimeInit ( void )
。。。。

大概有两部分：硬件初始化和VBUS控制。VBUS就是控制是否输出电压到USB口，当HOST模式时，就需要提供电源。

三节

从上面分析可以看出，USB大概分3节：应用、协议栈、底层BSP。 我们要管的是两头：应用层和底层。 应用层就是Demo_Application。 底层就是BSP硬件相关的，底层只要根据硬件修改一次就可以了。

硬件说明

接口

接口使用Micro接口，电气信号如下图 USB 电气信号 5根信号线

信号 定义说明
Vbus 电源，5V，2.0协议允许500毫安电流。3.0则要求1A。当作为HOST设备时，对外供电
D- 差分数据传输线，HOST设备内置15K下来电阻，当没有设备接入时，为低电平。低速设备会接一个1.5K下来电阻
D+ 差分数据传输线，HOST设备内置15K下来电阻，当没有设备接入时，为低电平。高速设备会接1.5k上拉电阻
ID 低电平，作为HOST设备;高电平则作为SLAVE设备
GND 地线
对于信号线的具体使用，需要深入了解USB协议，特别是握手协议，才更深入了解。我们不深入探讨。
#### OTG供电逻辑
我们的核心板只提供了一个micro USB插座，HOST或DEVICE都是通过这个座子连接。
供电电路如下：
HOST供电

DEVICE供电 接U盘，STM32作为HOST，otg_fs_power_switch输出低电平，升压得到的5V通过U901输出，供电给U盘，同时Q903 MOS管关断，防止USB_FS_VBUS反向倒灌到系统5V电源。 接电脑，STM32作为DEVICE，otg_fs_power_switch转输入或者高阻态，U901关断，Q903导通，USB_FS_VBUS供电给核心板使用。电路没加保险丝，当LCD，摄像头等都接上时，电流会大于500ma，直接接电脑可能会过流，建议通过带电源的HUB接到电脑。

移植调试过程

1 首先将STM32_USB-Host-Device_Lib_V2.2.0\Libraries下的USB库拷贝到我们工程的StLib目录下 拷贝USB库

2 例程工程跟readme文件 STM32_USB-Host-Device_Lib_V2.2.0\Project\USB_Host_Device_Examples\DRD

2.2.0例程里面没有MDK工程，只有IAR工程，如果没安装IAR，可以看2.1.0库里面的例程。

工程主要有3部分： * USB应用 DRD例程IAR工程APP * 文件系统 DRD例程IAR工程文件系统 * usb库 DRD例程IAR工程USB库

3 在MDK工程中建立USB文件组织结构并添加对应文件 在MDK中我们将文件如下组织 MDK工程文件组织方式

4 在我们MDK工程app目录下，建立usb目录，并将例程目录Project\USB_Host_Device_Examples\DRD下的inc跟src文件夹拷贝过来。 inc目录有以下文件,第一个文件和usb开头的文件是我们需要的，其他文件在前面例程已经添加，没有什么差异就删除。 USB DRD INC

SRC目录有以下文件，main.c跟stm32fxxx_it.c的代码需要移植。 其他文件拷贝到usb_app目录 USB DRD SRC

main.c很简单，主要代码都在dual_func_demo.c stm32fxxx_it.c有三个中断函数需要处理，移植到我们自己的stm32fxxx_it.c

EXTI1是电流检测IO口中断 TIM2_IRQHandler不知道用来做什么，估计是超时管理，细节回头再研究。 OTG_FS_IRQHandler是USB的主要中断。

5 将相关文件添加到MDK工程 添加文件到工程

core和fatfs

添加文件到工程 记得添加头文件路径。

6 查看app\usb\inc下的文件，根据实际情况配置。 也可以先编译一次，根据错误提示修改。 主要修改点：

1 usb_conf.h中根据不同的官方硬件，包含了不同的头文件，把这些包含全部屏蔽。 2 在usb_conf.h中打开USE_USB_OTG_FS宏定义 3 经常搞不懂的VBUS应用，在现在的工程内已经没有定义。 在usb_conf_template.h范例里面还有//#define VBUS_SENSING_ENABLED。

7 修改usb_bsp.c，根据硬件配置修改。 过流检测我们用PE2。 电源开关控制，用的是PC0。 过流检测中断函数也需要修改到IO中断2（EXTI_Line2）。

/**
  * @brief  EXTI2_IRQHandler
  *         This function handles External line 1 interrupt request.
  * @param  None
  * @retval None
  */
void EXTI2_IRQHandler(void)
{
  if(EXTI_GetITStatus(EXTI_Line2) != RESET)
  {
      USB_Host.usr_cb->OverCurrentDetected();
      EXTI_ClearITPendingBit(EXTI_Line2);
  }
}

其中ID/DP/DN也要修改。 在main函数中调用dual_func_demo.c文件内的usb_main函数。

更多修改细节，可以通过对比官方例程，有些小地方修改过没记录

U盘测试

通过一根OTG转接线，将U盘接到核心板上的micro接口。

修改Demo_Application函数内的case DEMO_WAIT，强制设置为HOST模式。

    /*选择HOST还是DEVICE*/
  case  DEMO_WAIT:
    demo.state = DEMO_HOST;
    demo.Host_state = DEMO_HOST_IDLE;
    //demo.state = DEMO_DEVICE;
    //demo.Device_state = DEMO_DEVICE_IDLE;
    break;

通过一个OTG转接头，插上U盘。识别金士顿U盘，U盘内有一个wav文件。

Board : wujique stm32f407.
Device: STM32F407.
USB Host Library v2.2.0.
USB Device Library v1.2.0.
USB OTG Driver v2.2.0
STM32 Std Library v1.5.0.
> Full speed device detected
> Mass storage device connected
> Manufacturer : Kingston
> Product : DataTraveler 2.0
> Serial Number : 5B811D00168F
> Enumeration completed
> USB Host Full speed initialized.
> File System initialized.
> Disk capacity : 1998585344 Bytes
   |__STEREO~1.WAV

读卡器测试

使用一根手机数据线将核心板连到电脑。

1 实现sd卡的diso接口。 参考usbh_msc_fatfs.c文件，在stm324xg_eval_sdio_sd.c实现要SD卡的操作函数，并添加到diskio.c文件内。 ```c {.line-numbers} extern DSTATUS SD_disk_initialize ( BYTE drv / Physical drive number (0) / ); extern DSTATUS SD_disk_status ( BYTE drv / Physical drive number (0) / ); extern DRESULT SD_disk_read ( BYTE pdrv, / Physical drive number (0) / BYTE buff, / Pointer to the data buffer to store read data / DWORD sector, / Start sector number (LBA) / UINT count / Sector count (1..255) / ); extern DRESULT SD_disk_write ( BYTE pdrv, / Physical drive number (0) / const BYTE buff, / Pointer to the data to be written / DWORD sector, / Start sector number (LBA) / UINT count / Sector count (1..255) / );

extern DRESULT SD_disk_ioctl ( BYTE drv, / Physical drive number (0) / BYTE ctrl, / Control code / void buff / Buffer to send/receive control data */ );

2 修改Demo_Application函数内的case DEMO_WAIT，强制设置为DEVIC模式。
```c
    /*选择HOST还是DEVICE*/
  case  DEMO_WAIT:
    //demo.state = DEMO_HOST;
    //demo.Host_state = DEMO_HOST_IDLE;
    demo.state = DEMO_DEVICE;
    demo.Device_state = DEMO_DEVICE_IDLE;
    break;

3 编译下载，用MICRO线将开发板连到电脑，电脑能识别到SD卡内的文件。LOG如下：

Board : wujique stm32f407.
Device: STM32F407.
USB Host Library v2.2.0.
USB Device Library v1.2.0.
USB OTG Driver v2.2.0
STM32 Std Library v1.5.0.
> Single Lun configuration.
> microSD is used.
> Device In suspend mode.

-------SD_PowerON ok----------
-------SD_InitializeCards ok----------
-------SD_csd.DeviceSize:15701----------
-------SD_GetCardInfo ok----------
-------CardCapacity:00000001----------
-------CardCapacity:EAB00000----------
-------CardBlockSize:512 ----------
-------RCA:8597 ----------
-------CardType:2 ----------
-------SD_SelectDeselect ok----------
SDIO_GetResponse ok
FindSCR:0
SDEnWideBus:0
-------SD_EnableWideBusOperation:0----------
> MSC Interface started.

总结

当前代码有以下问题需要解决： 1 能不能自动识别HOST/DEVICE? 2 如果系统在使用SD卡，能同时运行读卡器程序吗？
