DAPLink使用手册

DAPLink是ARM官方调试器，以前叫CMSIS DAP，现在改名叫DAPLink。软硬件都是开源的，在github上可以找到原理图和源码。

功能

DAPLink 提供3个接口： 1. drag-n-drop programming 2. a serial port 3. debugging support

这3个功能都是通过一个USB口连接，USB在电脑上生成3个设备： 1. MSD（mass storge disk/文件夹） 2. CDC（串口） 3. HID（调试）

drag-n-drop programming

下载目标文件

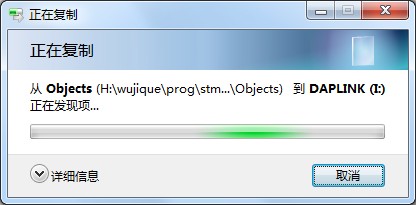

DAPLink连接到电脑后，在电脑上可以看到一个U盘文件夹。如下图：

打开U盘，有两个文件

DETAILS.TXT是MSD配置，默认内容如下：

# DAPLink Firmware - see https://mbed.com/daplink Unique ID: 505000000784954800000000000000000000000097969902 HIC ID: 97969902 Auto Reset: 0 Automation allowed: 0 Overflow detection: 0 Daplink Mode: Interface Interface Version: 0246 Git SHA: b202ddc3fc89ff9750dc01afea7de4641b54666d Local Mods: 0 USB Interfaces: MSD, CDC, HID Interface CRC: 0x929415d5 Remount count: 0

拷贝程序文件到这个文件夹，即可完成对目标芯片编程。

如果编程失败，在文件夹内有一个FAIL.TXT文件说明失败原因。支持的文件格式：

Raw binary file Intel Hex

固件和目标芯片

当前一个DAPLink固件通常只支持一种CPU。如要对不同的芯片进行drag-n-drop programming，请更新对应目标芯片的固件。以下是当前github代码支持的目标芯片的固件：

固件名称：lpc11u35_arm_watch_stm32f411_if，代表使用lpc11u35芯片的DAPLink，MSD支持stm32f411。官方一直在持续更新，如果有兴趣，你也可以自己增加目标芯片。还可以移植DAPLink到不同的芯片上，国内已经有人将DAPLink移植到STM32上。官方已经放出STM32版本的原理图，固件暂时没看到。

不同的芯片，FLASH编程方法不同。 ARM为什么不把所有算法整合呢？芯片空间不够？

MSD命令

参考说明文档：MSD_COMMANDS.md

可以通过MSD接口对DAPLink发送一些指定的简单命令。只要拷贝一个指定名字的文件到MSD内，就可以让DAPLink进行一些操作，或者配置DAPLink。在拷贝指令文件时，需要按住复位按键，或者是DAPLink处于automation-allowed模式（进入automation-allowed模式也需要通过指令文件）。

.act文件触发一个动作 .cfg 则是一个配置

拷贝文件到MSD后，需要重新加载DAPLink MSD，指令或配置才生效。实测，DAPLink会自动重新挂载MSD。

Action Commands start_bl.act start_if.act assert.act refresh.act erase.act：This file triggers an erase of the target's flash.

Configuration Commands auto_rst.cfg：更新文件到目标芯片后，自动运行。默认关闭。请看DETAILS.TXT文件内Automation allowed: 0。 hard_rst.cfg：与auto_rst.cfg对应，关闭自动运行。 auto_on.cfg：This file turns on automation-allowed mode. In this mode, DAPLink MSD commands can be triggered without needing to hold down the RESET button. auto_off.cfg：This file turns off automation-allowed mode. This mode is off by default ovfl_on.cfg ovfl_off.cfg.

个人认为这些命令用处并不是很大。

serial port

DAPLink通过USB CDC方式虚拟出一个串口。将DAPLink的TX和RX连接到目标板串口，可做调试信息串口使用。 - 驱动安装 WIN7系统需要安装串口驱动，驱动文件名叫：mbedWinSerial_16466.exe，双击安装即可。 - 使用跟其他USB转串口一样使用。 CDC串口挂载久了（例如插在电脑一晚上不关机），会传输失败，插拔DAPLink即可。 - 注意事项实测，CDC串口不能直接对目标芯片进行ISP。 XP系统不支持CDC

debugging support

在支持CMSIS-DAP 协议的IDE上可使用DAPLink在线调试目标芯片，功能类似JLINK、STLINK。下面IDE支持DAP协议：

pyOCD uVision IAR

MDK设置

点击红框内的魔术棒按钮，进入工程Option。

点击Debug标签页，在仿真器下来菜单内旋转CMSIS-DAP Debugger，然后点击Settings进入调试器设置

进入调试器设置后，在Debug标签页, 选择CMSIS-DAP HID或DAPLink CMSIS-DAP。（如果是其他DAP，名称可能会修改，选择对应的即可） Port选择框选择SW。 Max Clock可以设置为最高的10MHz（使用优质杜邦线连接，长度最好不要大于40CM）如果接线没有问题，在右边SW Device框内已经可以读到IDCODE跟Device Name。如读不到，并且左边第三个红框内的SWJ不是灰色，而且没有勾上，请勾上。还读不到设备则请检查硬件连接。

点击Flash Download标签页，在Download Function中进行下载配置。 Erase选择第二个，不要选第一个，否则每次都擦除正片，非常耗时间。在下部空白框内可以看到芯片信息。勾上Reset and Run。下部Programming Algorithm请选择对应FLASH编程方法。内置FLASH芯片通常会有默认选项。如果FLASH是外置，例如RT1052，需要添加对应FLASH编程方法。

Pack内选择芯片debug配置，通常建立工程时已经默认选好。

配置成功后，在MDK菜单栏的红色d按钮进行调试。

进入调试模式后，在原来菜单下多了一行调试按钮。并且默认弹出了汇编框（上半部分），下部为C代码。箭头则为当前代码执行处。

如果不需要调试，仅仅是下载，则可以通过MDK菜单栏左上角的LOAD按钮完成。

IAR设置

DAPLink & CMSIS dap同样支持IAR，IAR建议使用较新版本。本说明使用的是IAR 8.10。在工程内点击Projet菜单内的Options进入设置。

通常，在General Options内的芯片在工程建立是已经选择好。本处用的是407ZE。

在Debugger菜单内，Driver选择CMSIS DAP。下部红色框内的Device description file文件一定要选择对应的ddf文件，否则会出现连接失败。

同样在Debugger菜单的Download标签页内，.board file要选择正确，否则同样会提示错误。但是有时候IAR并没有带我们使用的IC的板文件，我们可以选择相同内核，相同FLASH，相同RAM的IC的板文件。 IAR并没有407ZE的板文件，我们选择了一个FlashSTM32F401xE.board替代。

在左侧CMSIS DAP菜单下的Interface标签页内，选择SWD接口，速度可以选择10MHz。

配置完成后，在IAR菜单上显示了CMSIS-DAP，在这个菜单内可以进行FALSH操作。具体自己熟悉。在菜单栏左边，点击绿色小箭头按钮，可以进行调试仿真。

程序下载后进入调试模式，在菜单栏左边有对应调试按钮。

屋脊雀DAPLink

屋脊雀DAPLink使用官方方案，用LPC11U35芯片做DAPLink。用这个芯片的好处有两点： 1. 可随时和官方同步。 2. 芯片ISP自带MSD接口，不需要DAPLink的BOOT，更新固件时不会有成砖头的风险。

相对SMT32方案，贵了差不多10块钱。

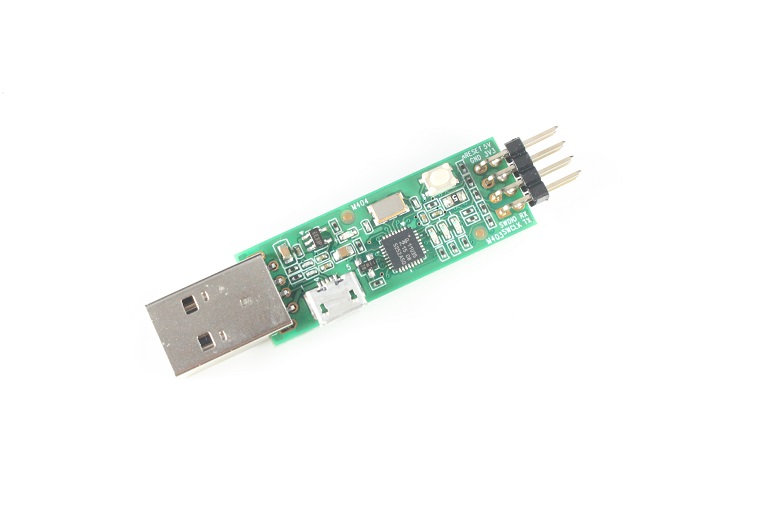

硬件说明实物如下
- 双USB接口，可直接接笔记本，也可用micro线接电脑。
- 板载500ma LDO，并对外输出3.3V，可直接用PC调试串口模块，例如WIFI 模块esp8266。
- 对外接口输出5V，可直接用于调试开发板，需要注意电流，不可超过电脑USB口电流门限。
- 4颗LED指示灯，芯片左上为电源指示灯，红色。芯片右边三颗状态指示灯，从左到右分别是：MSD指示灯、HID指示灯、CDC指示灯，绿色灯。
